Indagini geoelettriche

L’indagine tomografica elettrica rappresenta una metodologia indiretta e non invasiva per indagare il sottosuolo.
Il principio metodologico si basa sulla misura della resistività del terreno attraverso un dispositivo quadripolare costituito da due coppie di elettrodi infissi nel terreno, dove una coppia, denominata AB rappresenta il circuito di immissione di corrente elettrica e l’altra, denominata MN serve a misurare la differenza di potenziale che si genera tra i due elettrodi.

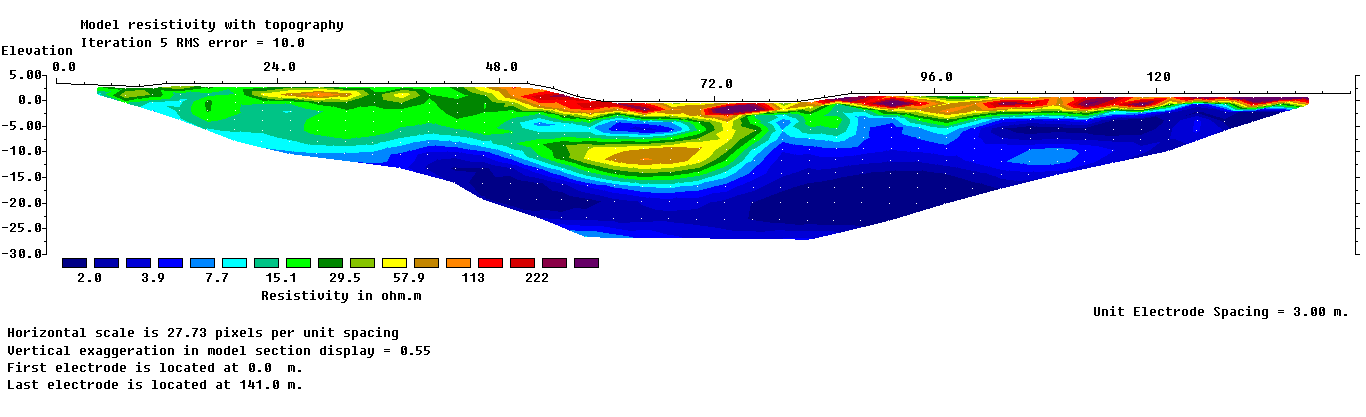

Sono tra i più diffusi in quanto permettono di eseguire un numero molto elevato di misure in tempi molto rapidi. Con questi metodi si realizzano delle sezioni tomografiche dalle quali, attraverso l'analisi delle anomalie di resisitvità, è possibile avere indicazione sulla presenza di corpi sepolti quali cavità, spessori di riporti, presenza di fusti interrati, presenza di una falda, ecc. I dispositivi elettrodici sono molteplici, i più comuni sono: il WENNER, il DIPOLO-DIPOLO, il WENNER-SCHLUMBERGER, IL POLO-DIPOLO. Ognuno di questi dispositivi viene utilizzato in maniera opportuna per sfruttare al massimo le proprie peculiarità.

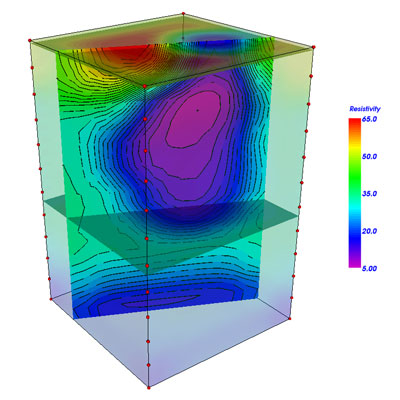

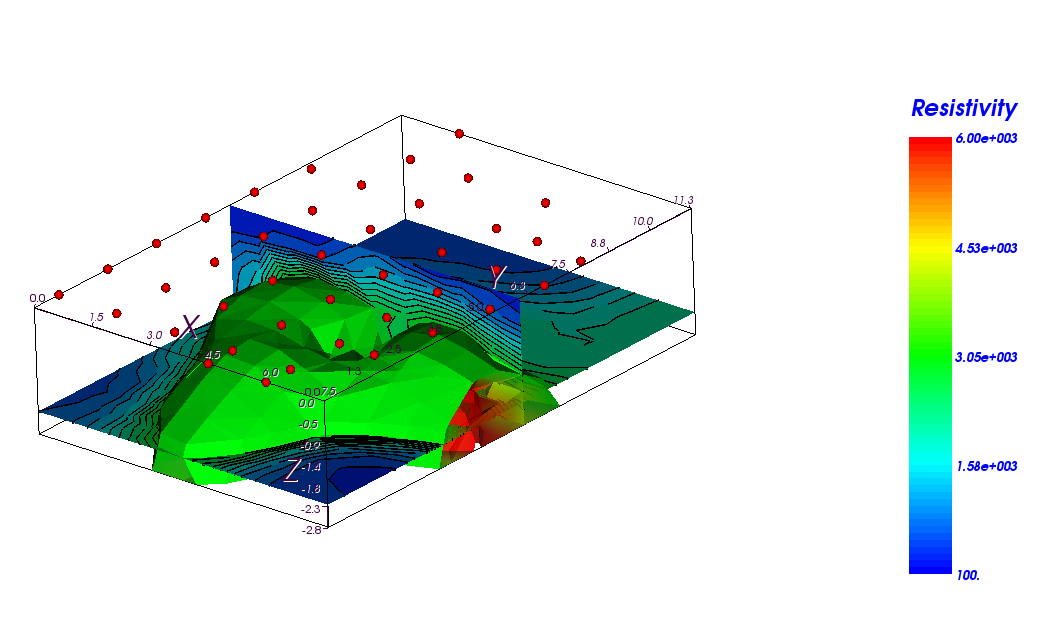

Tale metodologia permette una ricostruzione volumetrica del sito indagato. Per la sua realizzazione si utilizzano dei dispositivi ove gli elettrodi sono disposti in maniera areale secondo una maglia regolare (dispositivo a snake) o secondo una disposizione non convenzionale con forma a C, ad U o ad L. Questi ultimi dispositivi sono particolarmente utili quando si vogliono avere informazioni, ad esempio, sullo stato di una fondazione prima e dopo un intervento di consolidazione, o per valutare l’area ove si è avuto un cedimento differenziale a causa di una infiltrazione di acqua.
